Tablica proizvoda - TTV-BC225-2

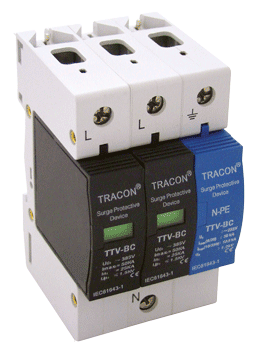

Uređaj za prenaponsku zaštitu, tip 2, zvjezdište
25kA, 2+1P
25kA, 2+1P
Uređaj za prenaponsku zaštitu, tip 2, zvjezdište
Broj artikla:TTV-BC225-2 (EAN: 5997374155458)Tehnički podatak 25kA, 2+1P
95,060 EUR
To su mrežne naprave koje odvođenje prenapona klase I (B) i klase II (C) rješavaju u jednom aparatu. Pri uporabi kombiniranog odvodnika klase I+II (B+C) spojna prigušnica je već ugrađena i ona svojom induktivnošću nadomješta nedostatak potrebne udaljenosti između odvodnika klase I (B) i klase II (C), te će tako u slučaju nastanka prenapona funkcioniranje biti odgovarajuće. Kombinirani odvodnik klase I+II (B+C) može se primijeniti i u slučaju nedostatka prostora kada se mreža napaja s jednog razdjelnika i ormar ne može dopunjavati sa samostalnim napravama. Treba međutim voditi računa da sposobnost odvođenja prenapona kombiniranih naprava ne dostiže razinu pojedinačnih naprava!
![]() |
![]() |
Tracon šifra
|
Zaštitna zona | Broj polova |
Nazivna struja
In (kA)
|
Max. struja Imax
(kA)
|
Napon aktiviranja
Up (kV)
|
Max.
napon
Uc (V~)
|
Boja umetka | Izvedba umetka |
W
(mm)
|
TTV-BC225-2
|
B+C
|
2+1
|
25
|
50
|
1,5
|
385/320
|
Crna+plava
|
Zamjenjiva
|
54
|
